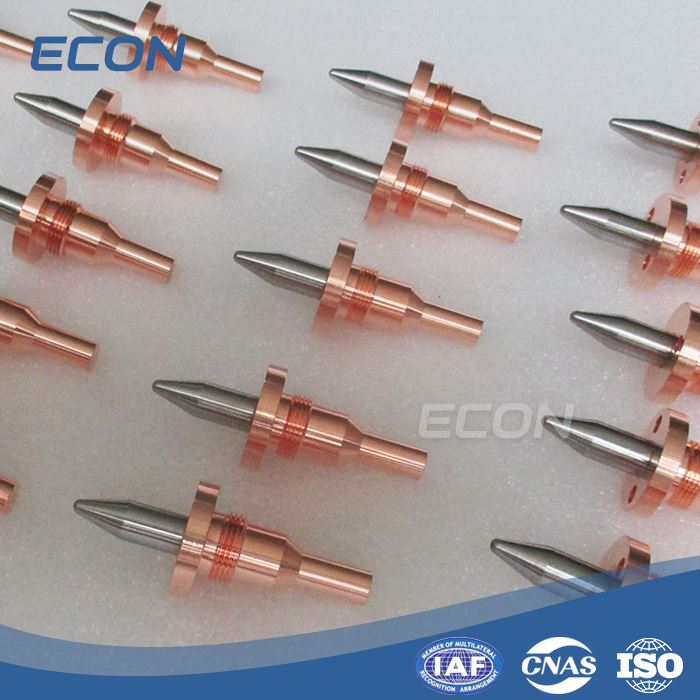

Électrodes de soudage par résistance par points
ECON produit des électrodes de soudage par résistance par points, qui sont fabriquées en alliage de tungstène de haute qualité, avec une structure interne compacte et sans défauts de cavité. La tige est en cuivre rouge ou en cuivre chrome-zirconium pour maintenir une conductivité et une dissipation thermique élevées.
Description des électrodes de soudage par résistance par points
La résistivité de l'alliage de cuivre est inférieure à celle de l'alliage d'aluminium et la conductivité thermique est plus forte, de sorte que le soudage du cuivre et de l'alliage de cuivre est plus difficile et qu'il doit produire de la chaleur et de la pression en peu de temps. Les alliages de cuivre d'une épaisseur inférieure à 1,5 mm sont les plus largement utilisés dans la production, en particulier ceux à faible conductivité électrique. Le cuivre pur a une conductivité électrique élevée et est difficile à souder par points.
Composition d'électrode de machine de soudage par points par résistance, la composition de base d'une barre de soudage par points entière peut être divisée en trois parties : 1, tête d'électrode ; 2, la tige ; 3, la queue ; L'électrode de séparation ne comprend que deux parties.
La tige est la base de l'électrode. En général, le diamètre du corps d'électrode est égal au diamètre de la tige d'électrode. Dans le traitement des électrodes, également connu sous le nom de diamètre d'électrode, est la taille de base de l'électrode. La tige d'électrode a une tige hexagonale en plus d'une tige ronde. La longueur de la pièce dépend du procédé de soudage.
La queue d'électrode est la pièce de contact entre l'électrode et la poignée, ou directement avec le bras d'électrode. La queue de l'électrode doit avoir une certaine précision d'usinage pour réduire la résistance de contact, assurer le transfert en douceur du courant et de la force de soudage et sceller sans fuite.
Il est généralement nécessaire d'ajouter un joint entre l'électrode et la pièce ou d'utiliser une électrode composite avec du tungstène intégré dans la pointe de l'électrode pour réduire la dissipation de chaleur vers l'électrode. Le diamètre de l'électrode de tungstène est généralement de 3-4 mm.
Le soudage par points par résistance utilise la chaleur générée lorsqu'un courant traverse une résistance pour fondre et joindre deux pièces métalliques conductrices. Les électrodes sont principalement composées de tungstène pur, de molybdène et de leurs alliages. Les deux électrodes pressent les pièces à souder ensemble et utilisent un fort courant pour traverser la surface de contact de la plaque, générant une chaleur résistive et formant un puits de fusion au niveau du joint de soudure. Le soudage par points utilise des courants et des pressions plus élevés, ce qui permet de concentrer une grande quantité de chaleur sur la soudure pendant une courte période sans surchauffer le reste de la plaque. Habituellement, l'épaisseur de la plaque est comprise entre 0.3 mm et 3 mm.
Nos avantages des électrodes de soudage par résistance par points
La mosaïque est une sorte d'électrode de soudage par résistance, également connue sous le nom d'électrode combinée. Dans certains cas, l'électrode intégrale ne permet pas d'obtenir de bons résultats. Les électrodes mosaïques sont un meilleur choix. Et l'électrode de cuivre au tungstène à insert en cuivre produite par notre société est due à l'utilisation d'un alliage de cuivre au tungstène de haute qualité, elle présente donc l'avantage incomparable de l'électrode générale.
L'électrode de tungstène-cuivre est en alliage de tungstène-cuivre comme partie extrême, et la tige est en cuivre rouge ou en cuivre chrome-zirconium pour maintenir les caractéristiques de conductivité élevée et de dissipation thermique élevée. L'électrode en cuivre de tungstène incrusté de cuivre a les caractéristiques d'une longue durée de vie lors du soudage de fil de cuivre, de fil tressé en cuivre, de pièce de cuivre, de cosse de poteau en cuivre et de porte-balais de charbon.
Application des électrodes de soudage par résistance par points
Machine de soudage par points électronique, machine de soudage par collision, presse à chaud, machine de soudage par ultrasons et autres équipements de soudage. Utilisé pour le soudage par câble USB, le soudage par câble de données, le soudage FPC plus PCB, le soudage FFC plus PCB, le soudage FPC plus écran tactile. Le soudage par points de précision électronique est largement utilisé dans le processus de soudage de précision dans l'industrie électronique. Tels que le soudage, les composants de communication à haute fréquence, les fusibles de transformateur de soudage par patch, l'inductance SMD, le soudage de fil de mini haut-parleur, le soudage par induction, le buzzer du soudage de fil de bobine de carte IC, le soudage de fil de récepteur, le soudage de fil de haut-parleur, le soudage de fil de soudage, l'antenne conduit le casque , microphone, acoustique, ligne de soudage de fil de casque mains libres, moteurs de vibration Soudage en anneau, moteur, soudage de bobine d'horloge, composants de module et soudage de PCB et autres composants électroniques de petite bobine du soudage par contact.
